首页 > 产品中心 > 新能源汽车线 > EV

产品展示

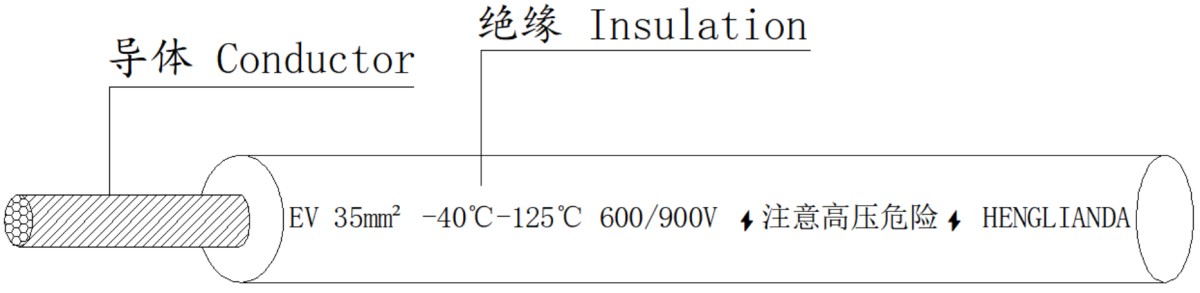

EV

1.参考标准：QC/T 1037

2.温度等级：-40℃-125℃

3.额定电压：AC 600V/DC 900V，AC 1000V/DC 1500V

4.导体：绞合裸铜丝

5.绝缘：交联聚乙烯

6.环保要求：RoHS/REACH

7.用途：新能源高压非屏蔽线

获取免费报价

产品详情

型号	AC 600 V/DC 900V单芯非屏蔽高压电缆
EV	截面mm²	标准	导体外径	绝缘厚度		绝缘外径		裸铜	镀锡铜
	截面mm²	标准	（mm）max	标称(mm)	最小(mm)	最小(mm)	最大(mm)	Ω.km（20℃）
	1.5	30/0.254	1.8	0.3	0.24	2.2	2.4	12.7	13
	2.5	50/0.254	2.2	0.35	0.28	2.7	3.0	7.6	7.82
	4	56/0.30	2.8	0.4	0.32	3.4	3.7	4.71	4.85
	6	84/0.30	3.4	0.4	0.32	4.0	4.3	3.14	3.23
	10	320/0.20	4.5	0.6	0.48	5.3	6.0	1.82	1.85
	16	510/0.20	5.8	0.65	0.52	6.4	7.2	1.16	1.18
	25	790/0.20	7.2	0.65	0.52	7.9	8.7	0.743	0.757
	35	1090/0.20	8.5	0.8	0.64	9.4	10.4	0.527	0.538
	50	1600/0.20	10.5	0.9	0.71	11.0	12.2	0.368	0.375
	70	2175/0.20	12.5	1	0.8	13.0	14.4	0.259	0.264
	对于单丝根数大于100根的导体，单丝根数允许略有偏差，但不可超过标称值的土5%。

型号	AC 1000 V/DC 1500V单芯非屏蔽高压电缆
EV	截面mm²	标准	导体外径	绝缘厚度		绝缘外径		裸铜	镀锡铜
	截面mm²	标准	（mm）max	标称(mm)	最小(mm)	最小(mm)	最大(mm)	Ω.km（20℃）
	10	320/0.20	4.5	1	0.8	5.9	6.5	1.82	1.85
	16	510/0.20	5.8	1.1	0.82	7.7	8.3	1.16	1.18
	25	790/0.20	7.2	1.3	1.04	9.4	10.4	0.743	0.757
	35	1090/0.20	8.5	1.3	1.04	9.60	11.60	0.527	0.538
	50	1600/0.20	10.5	1.5	1.2	11.50	13.50	0.368	0.375
	70	2175/0.20	12.5	1.5	1.2	13.50	15.50	0.259	0.264
	95	3000/0.20	14.8	1.5	1.2	16.00	18.00	0.196	0.200
	120	3700/0.20	16.5	1.5	1.2	17.70	19.70	0.153	0.156
